風冷及回轉限位閥組結構

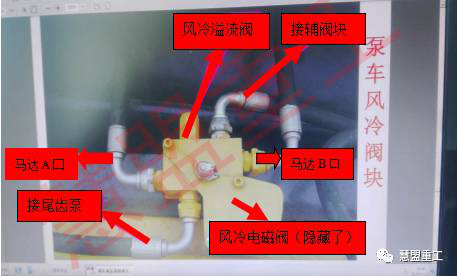

1、三一風冷閥組圖

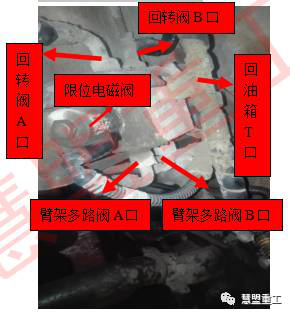

2.三一回轉限位閥組圖。
2
風冷電磁閥實物及型號
1.常開型號：SV3-10-0-0-00
2.常閉型號：SV3-10-C-0-00
回轉限位閥實物及型號
1、常開型號：SV3-12-0-0-00
2、常閉型號：SV3-12-C-0-00
3
風冷電磁閥、回轉限位電磁閥得失電邏輯關系（以風冷閥為例說明）
此邏輯關系存在兩種可能：
1、當閥芯裝配為常開閥芯時：
1.1冷機時，電磁閥常失電，閥芯處于常開位，風冷閥、回轉限位閥P口壓油通過C口，經風冷電磁閥直接回油，風冷及回轉不動作。
1.2熱機且油溫達到40℃時，電磁閥常得電，閥芯處于常閉位，尾泵P口壓油經C口不通，只能走風冷溢流閥，使風冷馬達A、B口存在5MPa的壓差（風冷溢流閥調定壓力），從而使風扇可以轉動。
2.當閥芯裝配為常閉閥芯時：
2.1冷機時，電磁閥常得電，閥芯處于常開位，風冷閥、回轉限位閥P口壓油通過風冷電磁閥直接回油，風冷及回轉不動作。
2.2熱機且油溫達到40℃時，電磁閥常失電，閥芯處于常閉位，尾泵P口壓油經C口不通，只能走風冷溢流閥，使風冷馬達A、B口存在5MPa的壓差（風冷溢流閥調定壓力），從而使風扇可以轉動。
由上可總結于下表：
4
風冷及回轉限位反相功能
從第三條表格中可知，如果風冷、回轉限位閥閥芯裝配了其中一種（常開或常閉），而程序得失電邏輯關系又與它不匹配，則會造成執行元件不工作的情況，此時，須修改程序。故三一程序在設計時就增加了這項功能：即反相功能.
因此，上表應增加反相功能的邏輯關系：
同理：回轉限位閥功能動作表
5
該反相功能注意事項：
1.反相功能為“有”時，必須裝配常閉型閥芯。
反相功能為“無”時，必須裝配常開型閥芯。
2.風冷電磁閥閥芯與回轉限位電磁閥閥芯必須同時為常開或常閉閥芯。如果兩閥閥芯型號不一致，將造成其中一個不能正常工作（風機不轉或回轉不動）。
這也是程序設計沒有單獨分開反相的緣故。
3.風冷溢流閥壓力調試時，一定要弄清風冷閥閥芯的型號，并選擇好反相功能（有或者無）。
注意：閥芯一定要在常閉、工作狀態下進行壓力調試。否則，壓力將調不上來。
